| 差壓式液位變送器出現故障時的判斷思路及處理方法 |
| 信息來源： 差壓式液位變送器 | 2022-12-09 點擊量： 8414 |
在工業化迅速發展的大時代，缺少不了壓力變送器、流量計、液位計、密度計、差壓變送器等儀表把現場第一數據實時傳輸?shù)焦た叵到y(tǒng)上，為整個工業自動化系統充當控制、檢測等一系列的眼睛，接下來華恒儀表為您解讀工業現場最前沿的壓力變送器使用情況。
利用液柱產生壓力來測量液位高度的裝置被稱為差壓式液位變送器，差壓變送器、雙法蘭差壓變送器、單法蘭液位變送器和投入式液位變送器是常見差壓式液位，本文重點對它們進行介紹。液位參數的變化速度與容器的容積有很大的關聯，這應根據實際情況來判斷液位的變化速度是否正常。如鍋爐汽包水位(常用差壓變送器測量汽包水位)變化就很快，但液體儲罐的液位變化就較緩慢。液位顯示突然出現大的變化和波動，如指示*大或*小時，則差壓式液位變送器出故障的可能性很大。
當液面顯示值達到*大或*小時，應先檢查差壓式液位變送器，如果變送器正常，則大多為顯示儀表有故障。如果變送器的輸出與顯示儀表的顯示一致時，可將液位控制系統改為手動操作，即人工改變調節閥的開度，來觀察液位有無變化，液位有變化一般為工藝的原因，沒有變化則差壓式液位變送器有故障。
液位記錄曲線波動很大且快時，有可能是調節器的PID參數整定不當，或參數有了改變。差壓式液位變送器的阻尼沒有調好，導壓管路泄漏都有可能引起液位記錄曲線波動。
測量液位*怕的是出現虛假液位，如果懷疑有虛假液位現象時，一定要冷靜判斷。可將控制系統切換到手動操作，然后對差壓式液位變送器及系統進行檢查或校正，并檢查所有導壓管路、閥門有沒有問題，直接找出問題所在。
差壓式液位變送器故障檢查及處理
1、液位顯示不正?；虿蛔兓收系臋z查及處理方法

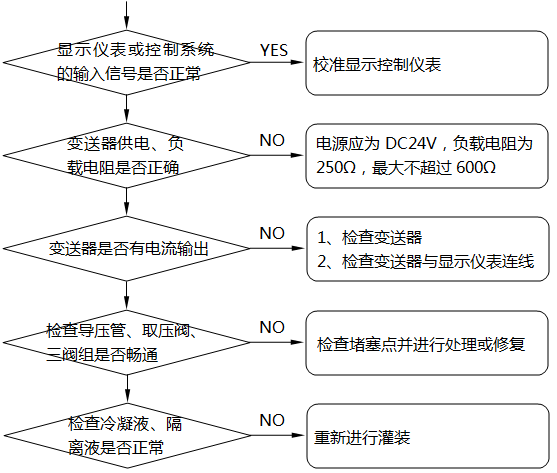

圖1 差壓式液位變送器顯示不正常或不變化故障的檢查及處理示意圖
2、差壓式液位變送器常見故障及處理
如果液位測量中顯示出現異常，應先確定是工藝液位異常還是測量系統問題。如確認是測量系統問題，則應根據故障現象來分析故障原因。差壓式液位變送器常見故障及處理方法見表1

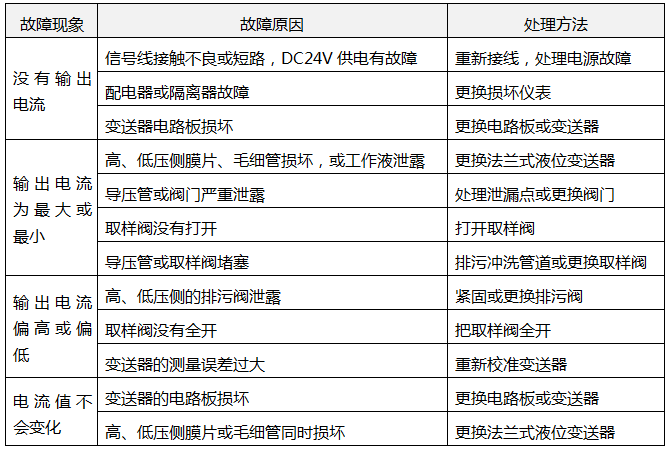

表1 差壓式液位變送器常見故障及處理方法
