工作原理
變送器由傳感器和信號處理電路組成，其中傳感器感壓面設有惠斯通電橋,當壓力增加時，電橋各橋臂電阻值發生變化，通過信號處理電路，轉換成電壓信號輸出，最終通過放大電路將其轉換成標準(4～20mA)DC信號輸出，

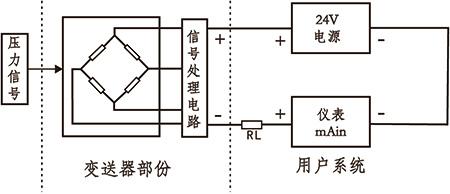

其原理圖如今圖：
特點
精度高，穩定性好：優于0.1%FS/年；
抗過載和抗沖擊能力強；
抗干擾能力強，溫度穩定性好；
防爆殼體結構，可全天候使用；
結構輕巧，簡單合理，無須支架，無須水平安裝，可直接任意位置安裝；
適用性廣：產品具有多種型號、多種過程連接方式、多種過程連接材料。
技術參數
電 源：24VDC；無負載時變送器可工作在12VDC，最大為36VDC
量程零點：零點調整范圍為最大量程的±5%
量程調整范圍為最大量程的40%～100%
環境溫度：-20℃～70℃
介質溫度：-20℃～60℃
儲存溫度：-20℃～80℃
超壓極限：見量程表
相對濕度：0～95%
防護等級：IP65
防爆等級：Exia II CT5
精 度：±0.2%，±0.5%（包括線性、回差和重復性的綜合誤差）
穩 定 性：最大量程的±0.1%（1年）
溫度影響：在-20～70℃內，變化量±0.15%/10℃
超壓影響：加超壓極限內壓力后，誤差為最大量程的±0.25%
振動影響：在任何軸向上頻率15Hz，誤差小于最大量程的±0.01%/g
電源影響：小于輸出量程0.01%/V
負載影響：如輸入電壓滿足負載特性，則無負載影響
安裝位置影響：無
負載特性：輸出信號：4～20mA
負載阻抗R與電源電壓V的關系：R≤50（V-12）Ω
測量系統接線圖

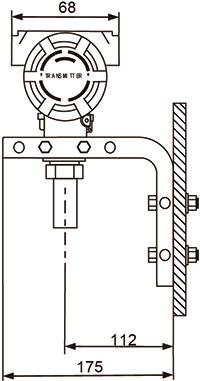

安裝方式
管道安裝
面板安裝

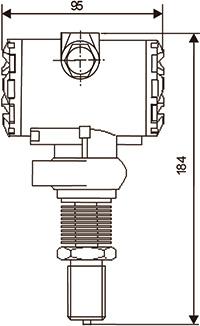

外形尺寸
 |
 |
 |
