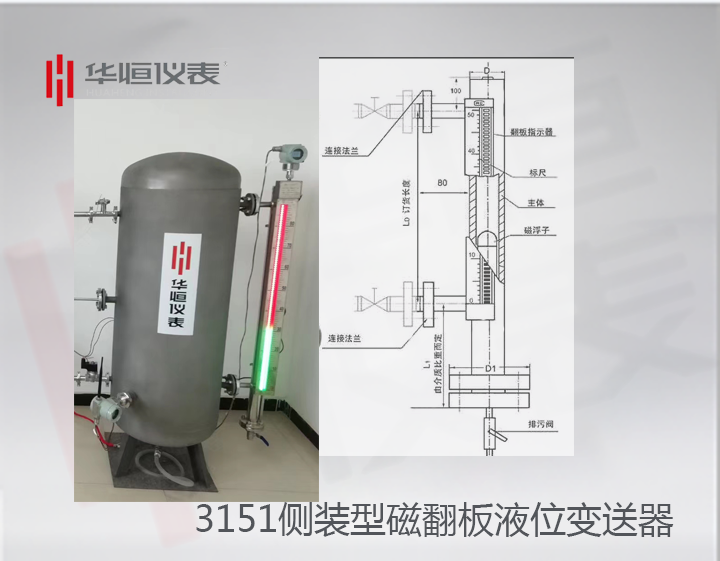

3151側裝型磁翻板液位變送器_電子式磁翻板液位變送器說明
1、安裝方式: 側裝式 頂裝式
2、測量介質:比如水、油、其他化工溶劑及液體原料
3、材質要求:比如304不銹鋼、316L不銹鋼、不銹鋼襯四氟,PP、PVC (如果用戶不清楚,在提供相關參數后,可由我我司技術人員幫助選擇地)
4、測量介質溫度:溫度的不同決定了浮子和顯示面板的材料類型的不同選擇。冬天溫度過低時,就需要加裝電位熱或蒸汽夾套進行保溫,液位計可以測量的介質溫度-20℃~500℃。
5、工作壓力:壓力的大小決定了主導管的厚度及焊接等加工工藝的不同。液位計可測量的介質高的壓力可以達到10MPa。
6、連接方式:頂裝式磁翻板液位計系列產品一般情況下是采用DN80或DN100的連接法蘭,側裝式磁翻板液位計采用的連接方式有三種:法蘭連接(比如DN25)、卡箍連接、螺紋連接。
3151側裝型磁翻板液位變送器_電子式磁翻板液位變送器說明/主要技術指標
1、量程范圍:300~19000
2、介質密度(g/cm3):0.51090~2
3、介質粘度: ≤0.0203Pa.S
4、工作溫度℃:-40~500
5、壓力等級(MPa):≤10
6、測量精度:≤±10
7、安裝方式:側裝式、頂裝式、底裝式
8、防護等級:IP65
9、防爆等級:ibⅡCT4(本安型)、dⅡBT4(隔爆型)
10、傳輸方式:4~20mA 或 開關量
11、接口法蘭:PN4.0 DN25 HG20593(側裝式)
PN1.0 DN100 HG20593(頂裝式、底裝式),可以根據用戶的需要特殊定制。
注:當液位計安能裝受環境影響,空間位置L1<300訂貨時應明顯提出。
3151側裝型磁翻板液位變送器_電子式磁翻板液位變送器說明/側裝式磁翻板液位計可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位,全過程測量無盲區、顯示醒目,讀數直觀,并且測量范圍大,配上液位報警、控制開關,可實現液位或界位的上下限報警和控制,配上液位變送器可將液位界位信號轉換成二線制4~20mADC的標準信號,實現遠距離檢測、指示、記錄與控制。廣泛應用于石油、化工、制藥、食品等行業的各種塔、罐、槽、球形容器和鍋爐設備內介質的液位、界位指示。

3151側裝型磁翻板液位變送器_電子式磁翻板液位變送器說明/的使用維護說明:
1.配套儀表及附件詳細內容具體見相應儀表附件說明書。
2.為防止遠輸或搬遠過程中浮子上下移動造成損壞,特用液位計出廠配套的校正磁鋼在主導管外側(貼有彩色標識)將磁性浮子吸住。所以在收到產品或安裝后,請將校正磁鋼取下,以便浮子能隨液位上下移動,使用前若磁翻柱翻轉顏色不一致,可用校正磁鋼將其有吸順,儀表即可正常工作。
3.液位計安裝完畢后,需用磁鋼進行校正,對磁翻柱導引一次,使零位以下顯示有紅色,零位以上顯示為白色。
4.液位計可根據用戶需要配加熱夾套或電伴熱裝置,如用戶訂貨時沒有選擇該選項,而在安裝后自行采用伴熱管路時,必且自配伴熱裝置產生的溫度不能超過液位計的額定溫度。
5.液位計投入遠行時,應先打開上引液管閥門,然后,漫漫開啟下引液管閥門,讓液體介質平穩地進入主導管,避免液體介質帶著浮子急速上升,造成磁翻柱翻轉失靈或翻亂(若遇此現象,可用磁鋼重新校正)。
