| HART協議壓力變送器電氣連接方法 |
| 信息來源： 壓力變送器 | 2022-05-20 點擊量： 10609 |
一、HART協議壓力變送器特點
1、4～20mA 電流輸出疊加HART協議數字通訊（兩線制）；
2、采用數字補償及非線性修正技術；
3、-10℃～80℃數字化寬溫度補償；
4、具有本地、遠程零點、量程調校功能；
5、現場可按鍵操作，方便組態；
6、防護等級IP65；
二、HART協議壓力變送器原理
HART協議智能壓力變送器是一款高精度、高穩定性、多參數、4位半LCD顯示的智能壓力測量產品，符合HART協議。用戶能夠利用HART通訊器對過程中運行的HART儀表進行管理、調整或者監測過程變量，亦可使用按鍵進行現場組態，操作方便。
該產品采用數字技術在傳感器制造領域的最新應用成果，結合壓力變送器設計制造技術，精密數字化溫度補償和非線性修正技術，安全可靠的防爆結構設計和標準化的信號輸出，精度高，量程覆蓋范圍寬，適用于需要對流體壓力進行精密測量的場所。
該產品為兩線制方式工作，可直接替代模擬兩線制4～20mADC輸出變送器。可與天信HART475型手操器進行數字通訊。

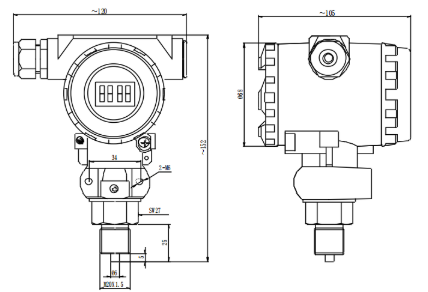

三、外形結構
四、HART協議壓力變送器電氣連接

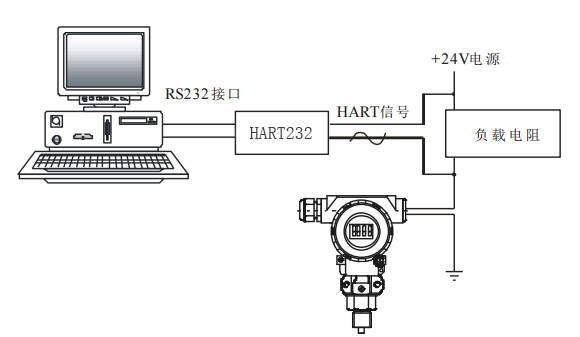

1、變送器與計算機連接

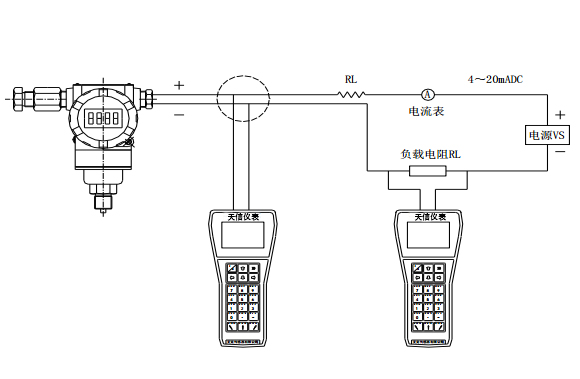

2、變送器與手操器的連接示意圖
