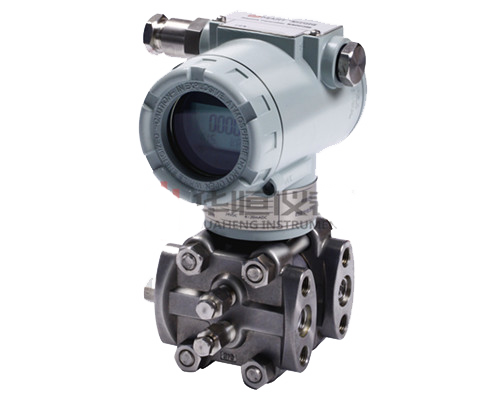

差壓變送器原理分為結構原理與設計原理，要問什么是差壓變送器原理就要首先了解差壓變送器的結構原理與設計原理。
差壓變送器工作原理
實際構造中，敏感元件的結構，腔室的形式，位移轉換的方式，標準信號的格式都有很多種。這其中有δ室傳感器、線路板模塊、A/D轉換、微處理器、EEPROM存儲器、D/A轉換、數字通訊器等。下面我們做細分說明：
1、A/D轉換電路是采用16位低功耗的集成電路，將解調器輸出的模擬量電流轉換成數字值，提供給微處理器作為輸入信號。
2、差壓變送器中的微處理器控制著A/D轉換和D/A轉換之間的工作，可以完成自診斷和實現數字通訊。
有人說我們常用的差壓變送器就是應變片差壓變送器，這種差壓變送器原理中非常重要的應用就是電阻應變片。電阻應變片是一種將被測件上的應變變化轉換成為一種電信號的敏感器件。它是壓阻式應變變送器的主要組成部分之一。電阻應變片應用非常多的是金屬電阻應變片和半導體應變片兩種。金屬電阻應變片又有絲狀應變片和金屬箔狀應變片兩種。通常是將應變片通過特殊的粘和劑緊密的粘合在產生力學應變基體上，當基體受力發生應力變化時，電阻應變片也一起產生形變，使應變片的阻值發生改變，從而使加在電阻上的電壓發生變化。這種應變片在受力時產生的阻值變化通常較小，一般這種應變片都組成應變電橋，并通過后續的儀表放大器進行放大，再傳輸給處理電路（通常是A/D轉換和CPU）顯示或執行機構。
差壓變送器的設計原理
將一個空間用敏感元件（多用膜盒）分割成兩個腔室，分別向兩個腔室引入壓力時，傳感器在兩方壓力共同作用下產生位移（或位移的趨勢），這個位移量和兩個腔室壓力差（差壓）成正比，將這種位移轉換成可以反映差壓大小的標準信號輸出。
另外一種：來自雙側導壓管的差壓直接作用于變送器傳感器雙側隔離膜片上，通過膜片內的密封液傳導至洲量元件上，測非常元件將測得的差壓信號轉換為與之對應的電信號傳遞給轉換器，經過放大等處理變?yōu)闃?biāo)準電信號輸出。
其實選購差壓變送器的用戶根本不需要理解差壓變送器原理，只需要大致懂得差壓變送器是測量高壓側和低壓側的壓差值，然后在顯示屏上顯示出這個值就是差壓，而且可以通過轉為4-20MA電流值或者0-5V、0-10V輸出到二次接收設備上，再進行轉換。當然設計院的童鞋們很多都研究差壓變送器原理，因?yàn)樗麄兩婕暗念I(lǐng)域比較多，應用也比較廣。
