| 化學密封壓力變送器的原因和目的是什么？ |
| 信息來源： 壓力變送器 | 2021-05-29 點擊量： 7331 |
一些壓力儀表配備了化學密封件，該化學密封件由隔膜單元組成，該隔膜單元通過裝有諸如硅油之類的液體的小口徑“毛細管”管連接到壓力計：

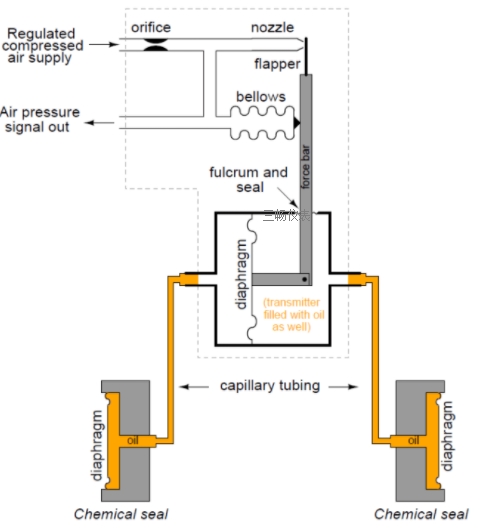

氣動差壓變送器結構原理圖
注意：氣動差壓變送器已經過時。現在我們有了智能電子發射器?？紤]以上圖片僅用于教育目的。
然后可以將這些密封件連接到過程容器，以在距變送器一定距離處測量壓力：

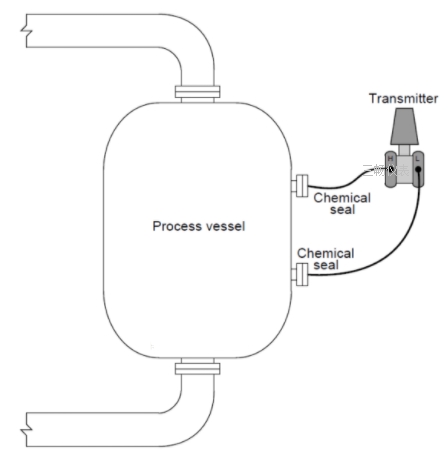

化學密封壓力變送器安裝示意圖
這些密封件起什么作用？在測量壓力時，它們對儀器有什么好處？
回答：
遠程化學密封為壓力變送器提供了一種測量極度腐蝕性過程流體壓力的方法。儀器與過程流體接觸的唯一部分是密封元件本身：其外殼和隔膜。連接密封件和變送器的毛細管僅包含清潔油，變送器本身也是如此。
現在您可能想知道，“使用遠程隔膜與過程流體接觸有什么意義？如果流體對變送器來說腐蝕性太強，那么對遠距離密封膜片來說腐蝕性也就太大了嗎？如果可以通過遠距離密封來抵抗流體的腐蝕作用，那么為什么不使用常規變送器呢？”
一方面，壓力變送器（尤其是運動平衡式）在其壓力元件的制造材料上受到限制。壓力元件（波紋管，隔膜，布爾登管）必須由具有良好彈性的材料制成，并且通常意味著金屬的范圍很窄。另一方面，密封膜片設計為“松弛”。
也就是說，它們不應為運動提供任何彈簧阻力，而應保持mp行并將所有過程壓力傳遞至變送器的傳感元件。由于它們不必充當彈簧元件，因此它們的彈性特性不如變送器的傳感元件那么重要，這使得具有不同耐腐蝕性的材料范圍更廣。在某些情況下，遠端隔膜可能是非金屬的，因此具有與金屬非常不同的耐腐蝕性。
即使密封膜片是金屬的，就像變送器的傳感元件一樣，在某些應用中仍然有充分的理由使用化學密封。在正常壓力變送器遠離過程容器安裝的情況下，將需要使用某種管道將流體壓力從過程容器傳遞到過程容器。
儀器管的可用材料范圍比密封膜甚至變送器傳感元件的材料范圍要受限制得多?？赡苁羌词狗浅：玫膬x表管也無法承受過程流體的腐蝕作用，但由某些稀有金屬合金制成的密封膜卻可以承受。使用遠距離的密封件和填充了干凈漂亮油的毛細管可以很好地解決此問題，將過程流體包含在密封件內，并且不允許其進入管道。
使用遠程密封的另一個完全不同的原因是在食品加工中，由于需要定期消毒和凈化，因此在流體系統中不允許使用“口袋”。標準的?P變送器膠囊組件和脈沖管會為細菌創造空腔，以在富含營養的流體中收集和生長。遠程密封件為過程流體提供了一個平坦的表面，將壓力傳遞到了細菌無法進入的流體中。
使用遠程密封件的類似原因是避免堵塞。在將過程容器或管道連接到變送器的標準“脈沖”管道中，可能會有沉積物或碎屑堵塞管道。但是，齊平安裝的遠程密封墊沒有收集沉淀物或碎屑的空間。
