一、一體化溫度變送器主要特點
1、多種量程選擇；
2、數字、液晶溫度顯示；
3、量程調試方便；
4、反向極性保護及限流保護；
5、抗雷擊、抗沖擊；
6、本質安全防爆；體積小、外形美觀、性價比高；
7、高精度、高穩定性、高可靠性；
二、一體化溫度變送器產品尺寸

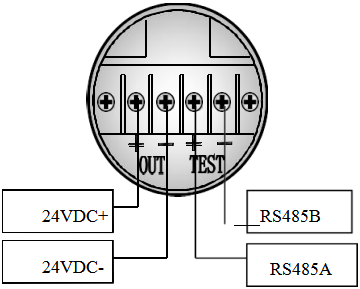

三、一體化溫度變送器電氣接線
信號端子設置在電氣盒的獨立艙內。在接線時，可擰下接線側的表蓋。電源是通過信號線接到變送器的，不需要另外的接線。
信號線可采用雙絞線。在電磁干擾較嚴重的場合，建議使用屏蔽導線，并妥善接地。信號線不要與其它電源線一起穿金屬管或放在同一線槽中，也不要在強電設備附近通過。
變送器電氣殼體上的穿線孔，應當密封或者塞?。ㄓ妹芊饽z）以避免電氣殼內潮氣積聚。如果穿線孔不密封，則安裝變送器時，應使穿線孔朝下， 以便排除液體。
信號線也可以浮空或在信號回路中任何一點接 地，變送器外殼也可以接地或不接地。
因?yàn)樽兯推魍ㄟ^(guò)電容耦合接地，所以檢查絕緣電阻時，不能用高于 100V 的兆歐表，電路檢查應采用不大于 45V 的電壓。
