| 靜壓型投入式液位計變送器安裝圖 |
| 信息來源： 液位變送器廠家 | 2020-05-25 點擊量： 13021 |
靜壓式投入式液位變送器（投入式液位計）是一種常用的液位檢測儀器，可以直接投入到被測介質中，具有可靠性高、使用壽命長、安裝簡便等優點。
在靜態液位中安裝方法：在敞口的容器中測量靜態液位時，把靜壓式投入式液位變送器的探頭直接投入到容器底部，在容器開口處用尼龍帶或三腳可調安裝架等將電纜線（接線盒）固定即可。
在工作中曾遇到過多次這種情況,液位計的就地和遠程液位指示基本上相同,但是其中部分翻板指示不準確,液位經常在某幾個位置發生大幅來回波動,導致冷凝器的液位控制不穩。發生這種情況的原因有可能是浮子的磁性太強,受到外面鐵磁性物質的影響,浮子和本體筒內壁之間的摩擦力增大,并且容易發生側轉,浮子不能在本體管內自由地升降。靜壓型投入式液位計變送器安裝圖
固定磁翻板液位計和遠傳裝置的時候,不能用鐵質抱箍,應當采用不銹鋼抱箍固定,遠傳配套的傳感器和液位開關不能采用帶有磁性的螺絲及零部件,可用校正磁鋼接近遠傳裝置和高低液位報警開關進行檢查。靜壓型投入式液位計變送器安裝圖

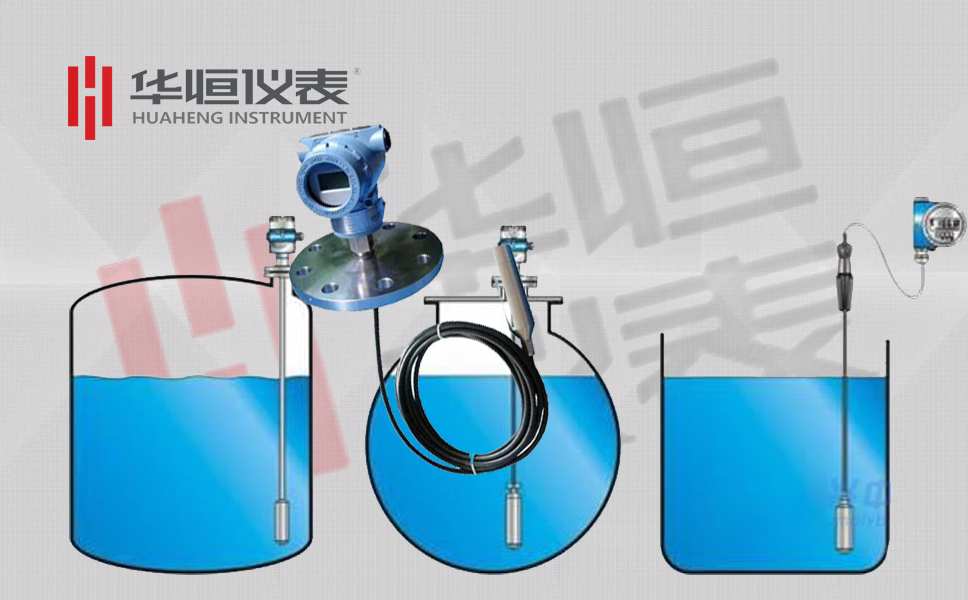

靜壓式投入式液位變送器安裝圖
在流動液位中安裝方法：在流動的液體中測量液位時，因介質波動較大，可以在液體中插入一根Φ45mm的鋼管，同時在水流方向的反面不同高度的管壁上打若干小孔，使液體流入管內。另一種方法是在液體底部加裝阻尼裝置，以過濾泥沙和消除動態壓力和波浪對靜壓式投入式液位變送器安裝測量的影響。靜壓型投入式液位計變送器安裝圖
靜壓式投入式液位變送器應安裝在靜止的深井、水池中時，通常可以把內徑Φ45mm左右的鋼管(在不同高度打若干小孔，以便水流通暢進入管內)垂直固定于水中，然后將靜壓式投入式液位變送器的傳感器部分放入鋼管中即可使用。液位變送器的安裝方向應為垂直，安裝位置應遠離液體出入口及攪拌器。在有較大振動的使用場合，可在變送器上纏繞鋼絲，利用鋼絲減震，以免拉斷電纜線。測量流動或有攪拌的液體液位時，通常把內徑Φ45mm左右的鋼管（在液體流向的反面不同高度打若干小孔）。
傳統的安裝方法：就是在測量一個小水箱的液位時，把液位變送器傳感器直接安裝在水箱的底部，傳感器的線性化不錯。但存在一個問題，當水箱上面有水流下來時，會使下面的壓力值波動比較大。從紹興中儀技術部分析數據來看，用每1秒鐘取出一個數據，從一天幾次進放水時的液位測量，顯示的數據波動比較大，其中又有正確的數值；用10ms取出一個數來平均，效果也不好。如何進行解決?
防干擾解決方法/靜壓型投入式液位計變送器安裝圖
因?yàn)閿?shù)據不準確的原因來自水流的沖擊，那么我們安裝靜壓式投入式液位變送器時只要避免液體下流時壓力直接沖擊探頭，或者用其他的物體擋住液體下流時候那瞬間直接沖擊的壓力就可以了。
方法一、把進水口裝成淋浴式的，把一股大水流切斷成小水流噴灑下來，效果還不錯；
方法二、把進水管口彎一下，使進水口略微往上翹一點，水在出來時會首先往空中拋然后再落下，減少了直接沖擊(將動能轉換成勢能)。
方法三、在水中安裝內徑45mm左右鋼管，水流入口反方向位置打若干小孔，液位計探頭安裝在鋼管內可以減少?zèng)_擊，提高穩定性。
系列壓力變送器、液位(界位變送器廠家、流量計、溫度傳感器和多參量變送器，產品計量資質，防爆資質齊全，整個生產系統通過ISO9000質量認證體系認證。研發的智能磁致伸縮液位變送器，雙隔離靜壓式水準儀，風荷載變送器等產品獲得多項發明，得到市場的眾多好評。
靜壓式投入式液位變送器（投入式液位計）是一種常用的液位檢測儀器，可以直接投入到被測介質中，具有可靠性高、使用壽命長、安裝簡便等優點。
在靜態液位中安裝方法：在敞口的容器中量測靜態液位時，把靜壓式投入式液位變送器的探頭直接投入到容器底部，在容器開口處用尼龍帶或三腳可調安裝架等將電纜線（接線盒）固定即可。
在工作中曾遇到過多次這種情況，液位計的就地和遠程液位訓示基本上相同，但是其中部分翻板訓示不準確，液位經常在某幾個位置發生大幅來回波動，導致冷凝器的液位控制不穩。發生這種情況的原因有可能是浮子的磁性太強，受到外面鐵磁性物質的影響，浮子和本體筒內壁之間的摩擦力增大，並且容易發生側轉，浮子不能在本體管內自由地升降。靜壓型投入式液位計變送器安裝圖
固定磁翻板液位計和遠傳裝置的時候，不能用鐵質抱箍，應當採用不銹鋼抱箍固定，遠傳配套的感測器和液位元開關不能採用帶有磁性的螺絲及零部件，可用校正磁鋼接近遠傳裝置和高低液位報警開關進行檢查。
靜壓式投入式液位變送器安裝圖/靜壓型投入式液位計變送器安裝圖
在流動液位中安裝方法：在流動的液體中量測液位時，因介質波動較大，可以在液體中插入一根Φ45mm的鋼管，同時在水流方向的反面不同高度的管壁上打若干小孔，使液體流入管內。另一種方法是在液體底部加裝阻尼裝置，以過濾泥沙和消除動態壓力和波浪對靜壓式投入式液位變送器安裝量測的影響。
靜壓式投入式液位變送器應安裝在靜止的深井、水池中時，通?？梢园褍?nèi)徑Φ45mm左右的鋼管（在不同高度打若干小孔，以便水流通暢進入管內）垂直固定於水中，然後將靜壓式投入式液位變送器的感測器部分放入鋼管中即可使用。液位變送器的安裝方向應為垂直，安裝位置應遠離液體出入口及攪拌器。在有較大振動的使用場合，可在變送器上纏繞鋼絲，利用鋼絲減震，以免拉斷電纜線。量測流動或有攪拌的液體液位時，通常把內徑Φ45mm左右的鋼管（在液體流向的反面不同高度打若干小孔）。
傳統的安裝方法：就是在量測一個小水箱的液位時，把液位變送器感測器直接安裝在水箱的底部，感測器的線性化不錯。但存在一個問題，當水箱上面有水流下來時，會使下麵的壓力值波動比較大。從紹興中儀技術部分析數據來看，用每1秒鐘取出一個數據，從一天幾次進放水時的液位測量，顯示的數據波動比較大，其中又有正確的數值；用10ms取出一個數來平均，效果也不好。如何進行解決？ 靜壓型投入式液位計變送器安裝圖
防干擾解決方法
因?yàn)閿?shù)據不準確的原因來自水流的衝擊，那麼我們安裝靜壓式投入式液位變送器時只要避免液體下流時壓力直接衝擊探頭，或者用其他的物體擋住液體下流時候那瞬間直接衝擊的壓力就可以了。
方法一、把進水口裝成淋浴式的，把一股大水流切斷成小水流噴灑下來，效果還不錯；靜壓型投入式液位計變送器安裝圖
方法二、把進水管口彎一下，使進水口略微往上翹一點，水在出來時會首先往空中拋然後再落下，減少了直接衝擊（將動能轉換成勢能）。
方法三、在水中安裝內徑45mm左右鋼管，水流入口反方向位置打若干小孔，液位計探頭安裝在鋼管內可以減少衝擊，提高穩定性。
系列壓力變送器、液位（界比特變送器廠家、流量計、溫度感測器和多參量變送器，產品計量資質，防爆資質齊全，整個生產系統通過ISO9000品質認證體系認證。研發的智慧磁致伸縮液位變送器，雙隔離靜壓式水準儀，風荷載變送器等產品獲得多項發明，得到市場的眾多好評。靜壓型投入式液位計變送器安裝圖
文章：靜壓型投入式液位計變送器安裝圖!
資料由西安儀表制造廠家：搜集整理，部分資料來源于華恒儀表制造廠家的技術指導。
特此感謝，來自西安華恒儀表制造廠家的黨某工程師，羅某工程師，以及：周某總工程師，田某總設計指導師，
