工業自動變送器廠家是在工業生產過程中，對工藝參數進行檢測、顯示、記錄或控制變送器廠家。 工藝生產過程的檢測是了解和控制工業生產的基本手段，只有在任何時刻都能準確地了解工藝過程的全貌，并進行控制，才能保證生產過程順利，并以高的生產率、小的消耗生產出合格的產品
選型是電磁流量計應用中非常重要的工作，有資料表明在實際應用中有三分之二的故障是電磁流量計錯誤選型或錯誤安裝而造成的，本文將電磁流量計選型、安裝和使用中的注意事項分享給大家，這些知識點適用于國內外電磁流量計廠家的產品。
電磁流量計選型
儀表選型都是在了解該儀表原理和使用工況的基礎上進行的，電磁流量計選型也不例外，電磁流量計選型需要明確以下參數：
①被測介質的參數
◆被測流體成份；
◆最大流量、最小流量；
◆最高工作壓カ；
◆最高溫度、最低溫度；
②被測介質必須具備一定的導電性，導電率＞5μs/cm。
③實際最高工作壓力必須小于電磁流量計的額定工作壓力。
④最高工作溫度和最低工作溫度必須符合電磁流量計規定的溫度要求。
⑤確定是否有負壓情況存在。
電磁流量計工程應用案例
以采用電磁流量計進行清潔水的流量測量為例，介紹電磁流量計選型要點：
◆壓力：明確被測介質的工作壓力，當工作壓力大于1.6MPa時，需要定制。
◆通常選擇法蘭安裝，氯丁橡膠襯里和不銹鋼316L電極。
◆最高使用溫度：根據靜止時被測清潔水的溫度加上清潔水流動時的溫升，例如靜止時被測介質的溫度時65℃，流速3m/s，建議用戶選擇最高使用溫度≤120℃。
◆接地環通常不需要。
◆選IP65一體式，4-20mA或頻率輸出信號、工作電源交流220V。
電磁流量計安裝要求
①流向

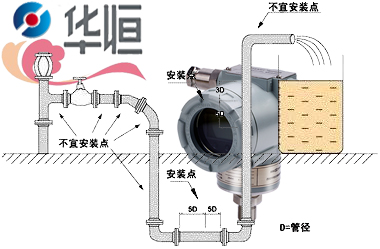

多數電磁流量計可設置為自動檢測正反流向，傳感器殼體上的流向箭頭為制造商規定的正流向。一般地，用戶在安裝電磁流量計時，應使該流向箭頭同現場工藝流向保持一致。下圖為電磁流量計安裝時的優先選用位置。
②電磁流量計安裝方向與傳感器電極的安裝片位傳感器可以水平、垂直安裝。
傳感器在水平安裝時應使電極處于水平位置，這樣，一旦介質中含有氣泡或者沉淀物質時，氣泡不會吸附在電極附近，造成轉換器信號端開路，沉淀質也不會覆蓋電極，造成零漂等。
③液體應始終充滿管道
◆管路結構應保證電磁流量計測量管中始終充滿液體。
◆對于含有固體顆粒的液體或漿液建議垂直安裝電磁流量計，既可防止被測介質相分離，又可使傳感器襯里磨損比較均勻，雜質不會在測量管底部產生沉淀。
◆必須保證流向自下而上，可確保創拿起測量管內始終充滿介質。
④不能在泵的抽吸測安裝電磁流量計。
泵抽吸管路電磁流量計安裝
⑤對于長管道，一般在電磁流量計下游安裝控制閥。
⑥開口排放的管道，應將電磁流量計安裝在底端(管道的較低處)。
開口排放管道的電磁流量計安裝
⑦對管道落差超過5米的地方，應在電磁流量計下游安裝空氣閥。
落差超5m的電磁流量計安裝
⑧避免有附帶氣體引起的測量誤差以及由真空引起的對襯里的損壞。
⑨管道中應無氣泡
管路設計應確保液體中不會分離出氣體。電磁流量計應安裝在閥的上游。因?yàn)橛捎陂y的作用，管道中壓力會降低，從而產生氣泡。同時也應在低區段安裝電磁流量計，以減少流體中夾帶氣泡對測量的影響。
⑩液體導電率
不要把電磁流量計安裝在液體電導率極不均勻的地方。在電磁流量計上游有化學物質注入容易導致液體電導率不均勻，從而對電磁流量計流量指示產生嚴重干擾。在這種情況下建議在電磁流量計下游注入化學物質;如果必須從電磁流量計上游注入化學物質，則必須保證上游直管段最少有30倍管徑，保證液體充分混合。
?接地
因?yàn)殡姶帕髁坑?jì)的感應信號電壓很小，容易受外界噪聲或其它電磁信號的影響，所以電磁流量計在許多場合需接地，其作用是通過流量計外殼接地形成一個屏蔽外界干擾的內部空間，從而提高測量準確度。
?現場安裝
采用螺栓將傳感器上的法蘭與管道上的法蘭連接，緊固儀表的螺栓、螺母，其螺紋應完整無損，潤滑良好；同時配合使用平墊和彈簧墊片。應依據法蘭尺寸和力矩大小采用力矩扳手緊固螺栓。在日常使用中要定期擰緊螺栓，防止螺栓松動。
