在目前的油庫油罐液位的測量設計中，比較流行的是采用磁翻板液位計。而磁翻板液位計雖然精度高但成本也高，而它們安裝、維護比較麻煩。差壓式壓力變動器，在鍋爐汽包等密閉容器中應用廣泛，但測量結果并非真正液位，因此在油罐液位測量的設計鮮有應用。
其實油庫油罐的精確液位，并不十分重要，用戶實際要了解的并不是液位，而是通過測量液位來了解油罐中油品的實際數，作為SMT3151型差壓變送器其可靠的穩定性，在油庫油罐液位的測量設計擁有不可撼動的地位
2、SMT3151型差壓變送器設計原理
顧名思義差壓式液位計所測量的結果是壓力差，即△ P= ρ g△ h。而由于油罐往往是圓柱形，其截面圓的面積S是不變的，那么，重量G=△ P· S=ρ g △ h· S，S不變，G與△ P 成正比關系。
在實際的應用中：

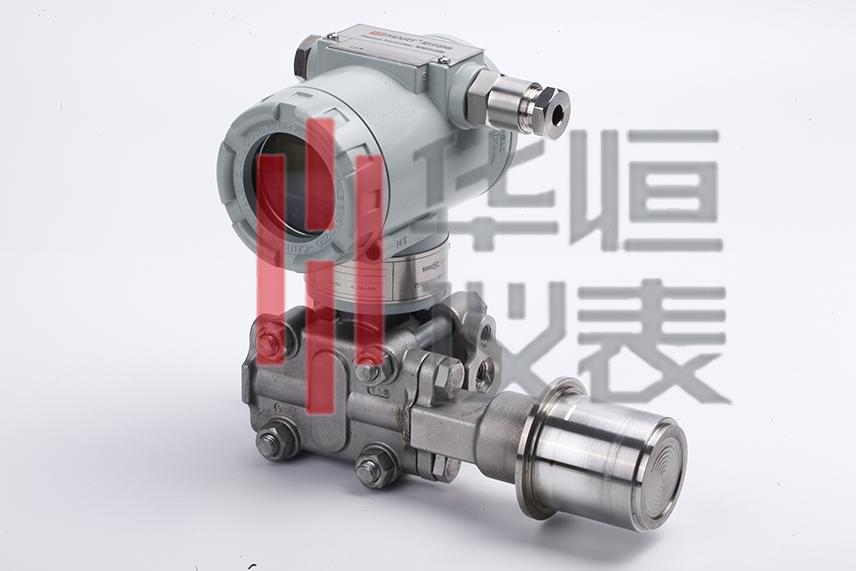

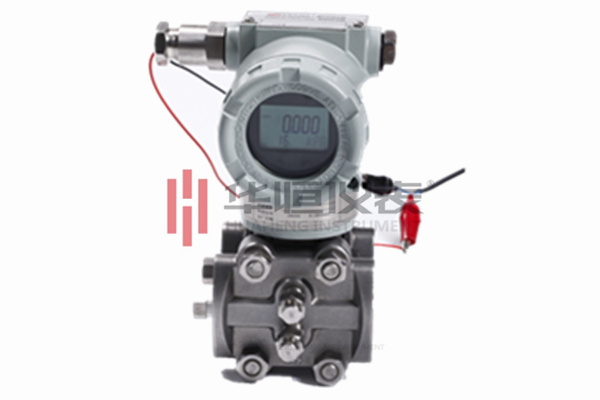

SMT3151型差壓變送器油庫油罐液位的測量設計中
在油罐頂部，設計一套液位報警裝置，防止油品滿溢，作為雙保險。在應用中由于測量值直接為噸數，故油罐不論貯存何種油品，二次表顯示的值是油罐內油品的噸數，避免了需要測定密度進行換算的麻煩。
一般情況油品出入庫往往是采用泵輸送經過橢圓齒輪流量計計量，由于流量計的精度有限，最高也只有0.2級，還需測密度計算，SMT3151型差壓變送器其結果往往有些出入，從而造成計量糾紛?，F(xiàn)在因為油罐測量的結果為噸數，而且精度可達到0.2級甚至0.1級，因此，與容積式流量計相比，計量結果更準確。雖然在小數量的油品出入庫時，由于分辨率的原因，測量的結果絕對誤差較大，但在大數量的油品出入庫時，其較高的精度和較小的相對誤差，是其它計量手段所無法比擬的，特別適合月度、季度、年度的盤存。
差壓式彎管流量計正確調試方法步驟
1、排污：
a、三閥組兩側閥關閉，中間閥打開，然后打開排污閥徹底排污，保證導壓管內無雜質并充滿測量介質。
b、打開SMT3151型差壓變送器后部排氣閥放氣，使膜盒內也充滿測量 介質
2、調零：在三閥組兩側閥關閉，中間閥打開狀態下測量靜態零點電流信號，通過零點旋鈕（Z）將其調整為4.000mA
3、投運：三閥組兩側閥打開，中間閥關閉，系統投入運行即可。
SMT3151型差壓變送器實踐應用證明其主要優點有：
a安裝維護簡單方便；
b 讀數直觀直接明確，可直接讀出油品的庫存量；
c免除了密度的測定和換算。
4、SMT3151型差壓變送器應用注意問題
(1)設計和安裝時應考慮油罐底部的取壓開孔盡可能放低，以消除溫度變化而造成的誤差，必要時引入溫度補償。
(2)在油罐的罐體水平截面不等的情況下（如上小下大），要考慮補償措施。如二次表選用WP-H80系列液位-容量控制儀。
(3)為達到一定精度，如油罐頂部裝有呼吸閥時，必須采用SMT3151型差壓變送器而不能采用壓力變送器。對敞口油罐或精度要求不高時，可直接采用壓力變送器以方便安裝。
(4)二次表盡量采用智能表，可方便改變量程，實現溫度補償?shù)取?/div>
(5)安裝時SMT3151型差壓變送器的負壓室要安裝集水器，并要經常排污，以免積水影響準確度。量（即噸數），從而防止?jié)M溢。由此分析采用差壓法來測液位（實際為噸數）也不失為一個好的選擇。因為目前SMT3151型差壓變送器的應用十分成熟，SMT3151型差壓變送器系列性價比極高，建議著重考慮。
在為保證SMT3151型差壓變送器在油庫使用中的相對精度和穩定性，
1、SMT3151型差壓變送器測量氣體壓力時，取壓口應開在流程管道頂端，并且壓力變送器也應安裝在流程管道上部，以便積累的液體容易注入流程管道中。
2、測量液體壓力時，取壓口應開在流程管道側面，以避免沉淀積渣。SMT3151型差壓變送器
3、測量液體壓力時，壓力變送器的安裝位置應避免液體的沖擊(水錘現象)，以免傳感器過壓損壞。
4、防止渣滓在導管內沉積。、接線時，將電纜穿過防水接頭(附件)或繞性管并擰緊密封螺帽，以防雨水等通過電纜滲漏進壓力變送器殼體內。
6、防止壓力變送器與腐蝕性或過熱的介質接觸。SMT3151型差壓變送器
7、導壓管應安裝在溫度波動小的地方。
8、測量蒸汽或其它高溫介質時，需接加緩沖管(盤管)等冷凝器，不應使壓力變送器的工作溫度超過極限。
