您當前的位置是： 網站首頁 / 流量變送器系列 / 節流式流量變送器

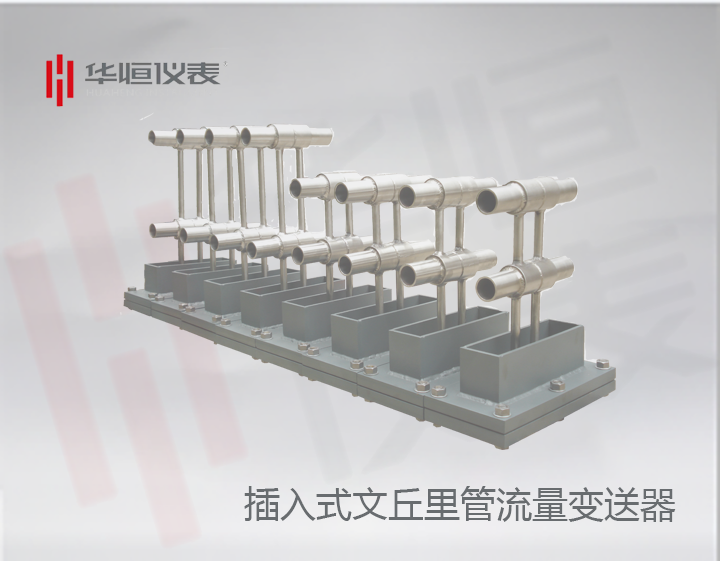

| 插入式文丘里管|插入式流量計|說明|規格|參數| | |||||||
| 信息來源： 流量變送器生產 | [ ] 點擊量： 14708 | |||||||
|
|||||||
主要技術指標
1.公稱直徑：圓形管道：500mm≤DN≦4000mm
矩形管道：500mm×500mm≤DN≦4000×4000mm
2.公稱壓力：PN≤2.5MPa
3.介質溫度：t≤600℃（大于600℃時，訂貨時請注明）
4.穩定度：±10Pa
5.精度等級：1級，1.5級，2級
主要特點
1.流阻小，壓損小。
2.差壓大，精度高。
3.測量范圍寬，可根據用戶使用條件和要求進行設計。
4.安裝方便，在測量管道上直接開孔裝置插入后固定即可。
5.可加裝吹掃裝置，使用過程中可直接清理。
| 插入式文丘里管型號規格 | ||||||
|---|---|---|---|---|---|---|
|
BYM-CR |
插入式文丘里管 |
|
||||
|
管道截面 |
Y |
|
圓形 |
|
||
|
F |
|
方形 |
|
|||
|
法蘭材質 |
|
C |
|
碳鋼 |
|
|
|
S |
|
不銹鋼 |
|
|||
|
O |
|
其它 |
|
|||
|
壓力等級 |
|
0.25 |
|
0.25MPa |
|
|
|
0.6 |
|
0.6MPa |
|
|||
|
1.0 |
|
1MPa |
|
|||
|
… |
|
…… |
|
|||
|
2.5 |
|
2.5MPa |
|
|||
|
公稱口徑 |
|
-500 |
DN500 |
|||
|
-600 |
DN600 |
|
||||
|
-700 |
DN700 |
|
||||
|
… |
… |
|
||||
|
-4000 |
DN4000 |
|
||||
